路由与交换技术记录1

主要内容：

VLAN说明
三层交换机进行跨VLAN通信配置

~~（内心OS：网上资料怎么这么少啊，华为和思科的设备叫法还不一样，理论上明明用的是一个技术。一开始查的全是华为设备的信息，坑惨我了。）~~

1 VLAN 虚拟局域网

提示

以下的内容，如果没有特别标注区分华为和思科设备的话，都是通用的。

在常见网络设备/概念 && 虚拟机网络三种连接方式说明 && UDP广播多播这里面提到过，VLAN最主要的目的就是为了划分广播域（这个说法和划分子网个人认为是原理不同但是等效的）。本来一个交换机（如果不明确具体是哪一层工作的交换机，在本文中一律视为二层交换机）只能构建一个广播域，通过VLAN就可以将这个单一网络划分为多个广播域。VLAN的优势在于划分子网和广播域以节省带宽的同时，更加易于管理，网络结构也更加灵活。

1.1 VLAN帧

要使设备能够分辨不同VLAN的报文，需要在报文中添加标识VLAN信息的字段。IEEE 802.1Q协议规定，在以太网数据帧的目的MAC地址和源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签（又称VLAN Tag，简称Tag），用以标识VLAN信息。设备利用Tag内的VID来识别数据帧所属的VLAN。

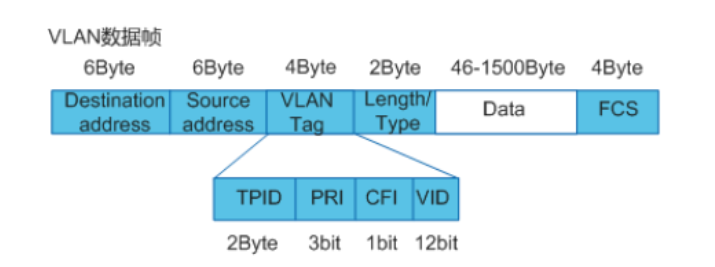

Tag结构如下：

TPID：Tag Protocol Identifier，标签协议标识符，表示数据帧类型。如果该字段取值0x8100，则表示这是IEEE 802.1Q协议下的VLAN数据帧，不支持802.1Q协议的设备接收后会将其丢弃。各个设备厂商也可以自定义该字段的值。
PRI：Priority，优先级。取值0~7，值越大优先级越高。
CFI：Canonical Format Indicator，标准格式指示位，表示MAC地址在不同的传输介质中是否以标准格式进行封装。在以太网中，该字段取值为0。
VID：VLAN ID，表示该数据帧所属VLAN的编号，排除掉协议保留的0和4095，该字段有效取值范围为1~4094。

在一个网络中，以太网帧要么是加了Tag的帧（Tagged），要么没加Tag（Untagged）。在网络设备中，用户终端和Hub只能收发Untagged帧；交换机、路由器和AC能够收发Tagged帧和Untagged帧；语音终端，AP能够同时收发一个Tagged帧和一个Untagged帧。

华为设备内部处理的数据帧一律都是Tagged帧，思科设备只有Trunk接口出来的数据帧是Tagged帧。

本文中，设备一般指网络设备，如路由器，交换机等网络中间设备；用户终端一般指个人电脑，服务器等网络末端设备。

AC（Wireless Access Point Controller）：接入控制器，负责汇集来自区域内无线网络中的所有AP的数据并接入网络，还负责管理所有AP的网络设备。不严谨的说，可以看作无线网络版本的路由器。

AP（Wireless Access Point）：无线网络接入点，是无线网络版本的交换机，是移动设备进入有线网络的接入点。

1.2 链路类型和接口类型

链路类型：

接入链路（链路两端是Access接口）：只能承载一个VLAN的链路，用于连接设备和用户终端。通常情况下，用户终端并不需要知道自己属于哪个VLAN，也不能识别带有Tag的帧，所以在接入链路上传输的帧都是Untagged帧。
干道链路（Trunk链路，链路两端是Trunk接口）：可以承载多个VLAN的链路，用于设备间互连。为了保证其它网络设备能够正确识别数据帧中的VLAN信息，在干道链路上传输的数据帧都必须是Tagged帧。

接口类型：

Access接口：一般用于和不能识别Tag的用户终端（如用户主机、服务器等）相连，或者不需要区分不同VLAN成员时使用。它只能收发Untagged帧，且只能为Untagged帧添加唯一VLAN的Tag。
Trunk接口：一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端。它可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag。
Hybrid接口：Access接口和Trunk接口的使用场景，Hybrid接口都能用。它可以允许多个VLAN的帧带Tag通过，也允许根据配置决定哪些VLAN的帧必须带Tag从该接口发出，哪些VLAN的帧可以不带Tag从该接口发出。

大部分情况下，Hybrid接口和Trunk接口能混用，但是在某些情况下，必须使用Hybrid接口，比如说一个接口连接不同VLAN网段的场景中，因为该接口需要给多个Untagged报文添加Tag，所以必须使用Hybrid接口。 这段目前存疑。

（思科设备不清楚有没有Hybrid接口，就先当是有吧）

缺省VID（PVID）：由于设备处理的数据帧都带Tag，当设备收到Untagged帧时，就需要给该帧添加Tag，添加什么Tag，就由接口上的缺省VLAN决定。

Access接口：PVID即为它允许通过的VLAN的VID。
Trunk接口和Hybrid接口：PVID需要另外配置。一个接口允许多个VLAN通过，但是PVID只能有一个。

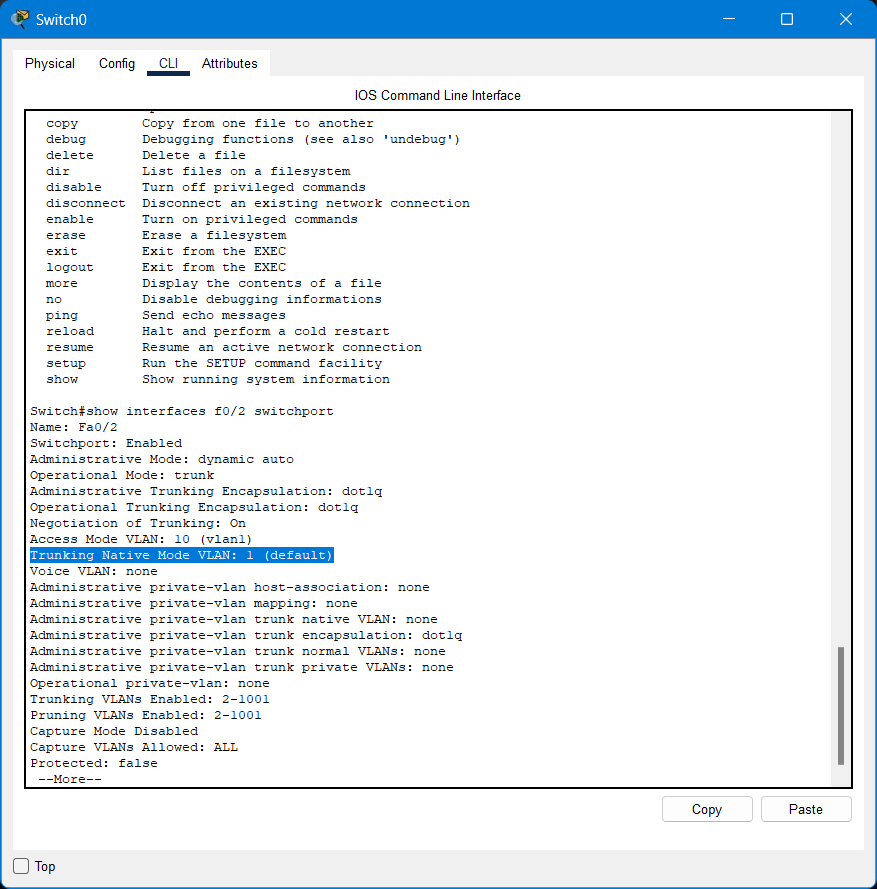

本征VLAN（Native VLAN）（仅限思科设备）：这个概念和PVID很接近，但是是两个概念。它的目的是为了维护Untagged数据的向下兼容性，是Trunk链路两端的公共标识符，可以通过show interfaces f0/1 switchport来查看。默认情况下，思科设备的Trunk和Hybrid接口的本征VLAN的VID为1。（目前它的具体行为还是未知）

管理VLAN（仅限思科设备）：它是方便远程管理交换机用的，默认是VLAN1。通过它，终端设备可以直接远程对交换机进行配置。也因此，最好不要将自定义的VLAN的VID配置成1。

接口行为：

接口类型	接收Untagged帧的行为（由用户终端发送）	接收Tagged帧的行为（由设备发送）	发送帧的具体行为
Access接口	接收该数据帧，并且打上PVID对应的Tag	当该数据帧的VID和PVID相同时，接收该数据帧；否则丢弃该帧	去掉Tag再发送
Trunk接口	先打上PVID对应的Tag。如果PVID在允许通过的VID列表里，就接收该帧，反之则丢弃	如果Tagged帧的VID在允许通过的VID列表里，就接收该帧，反之则丢弃	当发送帧的VID和PVID相同，并且在允许通过的VID列表里，则去掉Tag并且发送该帧；当发送帧的VID和PVID不同，并且在允许通过的VID列表里，则保持原有的Tag再发送
Hybrid接口（这一行仅限华为设备）	同Trunk接口	同Trunk接口	当发送帧的VID在允许通过的VID列表里，就发送该帧。可以通过命令来配置发送时是否携带Tag发送

1.3 VLAN内互访

提示

以下内容对华为设备有效，思科设备不清楚。猜测也仅有在数据帧进入和送出交换机时，是否打Tag有区别。思科设备只会在数据帧从Trunk接口发出时打上Tag，其他部分应该都是一致的。

~~要是现场有个思科设备让我抓包我也不至于一个劲猜了。~~

同一VLAN内的用户互访一般会经过以下三个环节：

用户主机的报文转发：源主机在发起通信之前，会将自己的IP与目的主机的IP进行比较，如果两者位于同一网段，会尝试获取目的主机的MAC地址，并将其作为目的MAC地址封装进报文；如果两者位于不同网段，源主机会获取网关的MAC地址，并将其作为目的MAC地址封装进报文，以将报文递交给网关。
设备内部的以太网交换：
- 如果目的MAC地址+VID能够匹配自己的MAC表且三层转发标志置位，则进行三层交换，会根据报文的目的IP地址查找三层转发表项，如果没有找到会将报文上送CPU，由CPU查找路由表实现三层转发。
- 如果目的MAC地址+VID能够匹配自己的MAC表但三层转发标志未置位，则进行二层交换，会直接将报文根据MAC表的出接口发出去。
- 如果目的MAC地址+VID不能匹配自己的MAC表，则进行二层交换，此时会向所有允许VID通过的接口广播该报文，以获取目的主机的MAC地址。
设备之间交互时，VLAN标签的添加和剥离：设备内部的以太网交换都是带Tag的，为了与不同设备进行成功交互，设备需要根据接口的设置添加或剥除Tag。不同接口VLAN标签添加和剥离情况不同。

同设备下VLAN内互访：

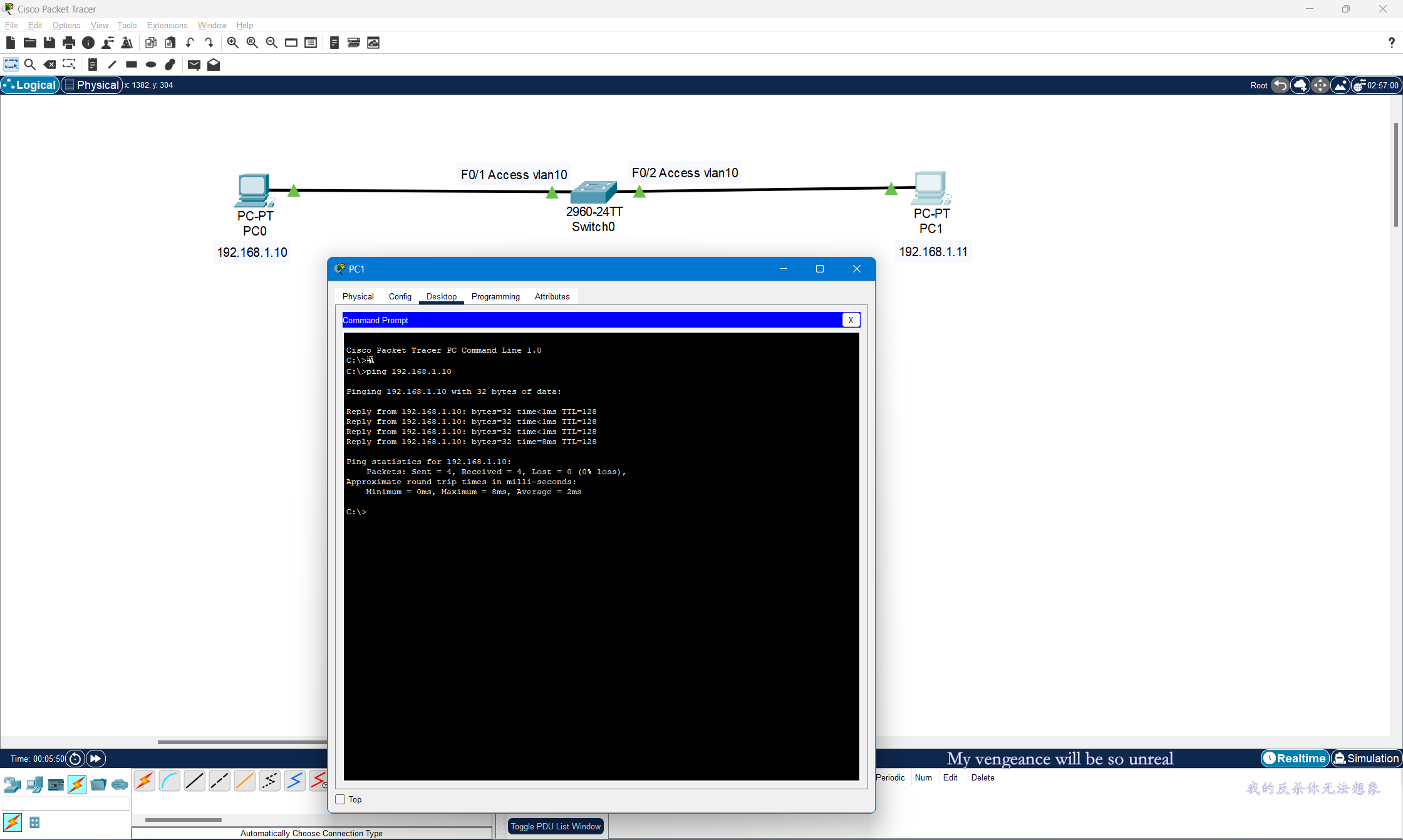

当用户主机PC0发送报文给用户主机PC1时，报文的发送过程如下（假设Switch0上还未建立任何转发表项）：

PC0判断目的IP地址跟自己的IP地址在同一网段，于是发送ARP广播请求报文获取目的主机PC1的MAC地址，报文目的MAC填写全F，目的IP为PC1的IP地址192.168.1.11。
报文到达Switch0的接口F0/1，发现是Untagged帧，给报文添加VID=10的Tag（Tag的VID=接口的PVID），然后根据报文的源MAC地址、VID和报文入接口（PC0的MAC地址、10、F0/1）生成MAC表。
根据报文目的MAC地址+VID查找Switch0的MAC表，没有找到，于是在所有允许VLAN2通过的接口中（比如F0/2）广播该报文。
接口F0/2在发出ARP请求报文前，根据接口配置（Access），剥离VID=10的Tag。
PC1收到该ARP请求报文，将PC0的MAC地址和IP地址对应关系记录ARP表。然后比较目的IP与自己的IP，发现跟自己的相同，就发送ARP响应报文，报文中封装自己的MAC地址，目的IP为PC0的IP地址192.168.1.10。
Switch0的接口F0/2收到ARP响应报文后，同样给报文添加VID=10的Tag。
Switch0根据报文的源MAC地址、VID和报文入接口（PC1的MAC地址，10，F0/2）生成MAC表，然后根据报文的目的MAC地址+VID（PC0的MAC地址，10）查找MAC地址表，由于前面已记录，查找成功，向出接口F0/1转发该ARP响应报文。
Switch0向出接口F0/1转发前，同样根据接口配置（Access）剥离VID=10的Tag。
PC0收到PC1的ARP响应报文，将PC1的MAC地址和IP地址对应关系记录ARP表。

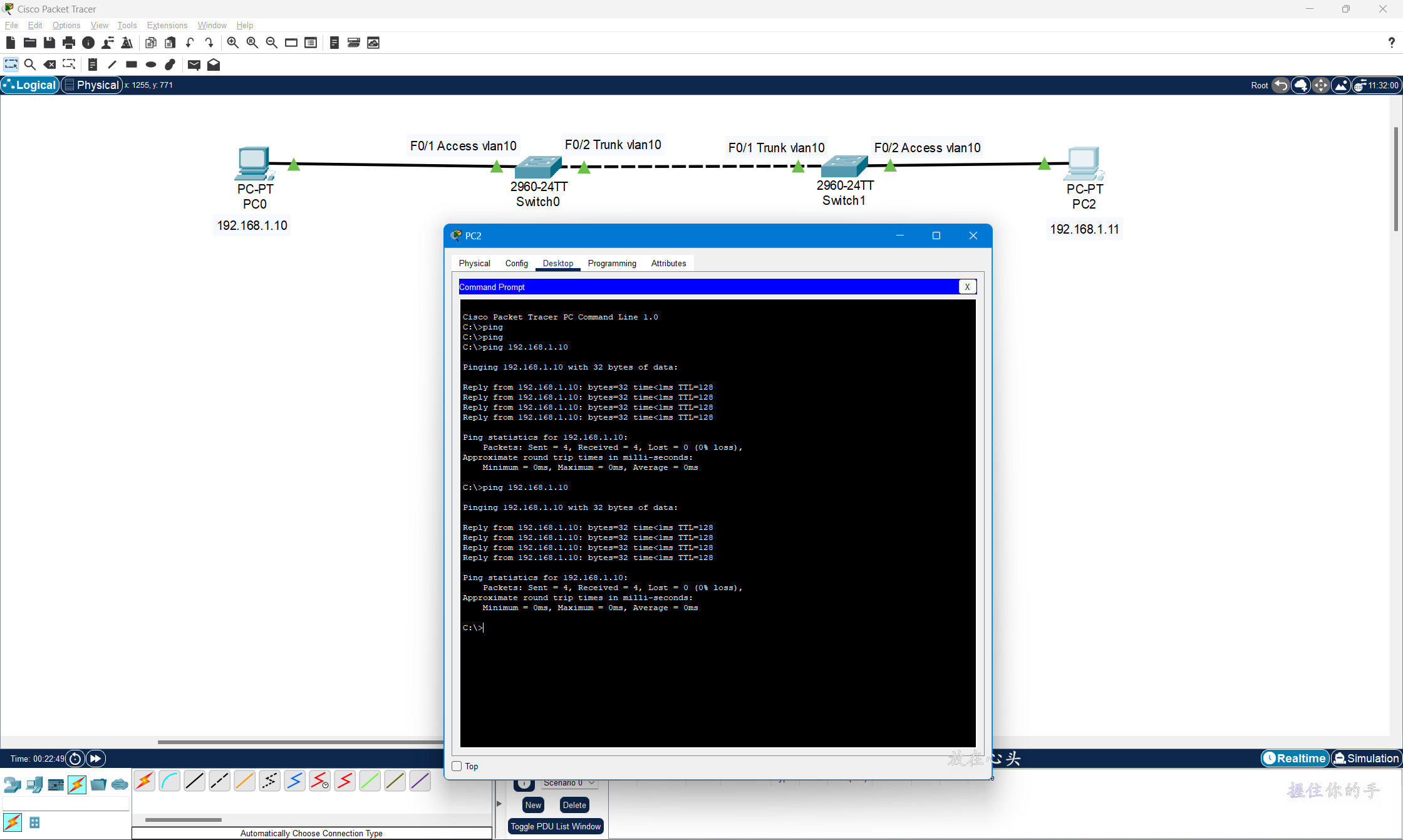

不同设备间VLAN内互访：

经过和同设备下VLAN内互访内第一、二步一样的过程后，报文被广播到Switch0的F0/2接口。
Switch0的F0/2接口在发出ARP请求报文前，因为接口的PVID=1（缺省值），与报文的VID（10）不相等，直接传送该报文到Switch1的F0/1接口，不剥除报文的Tag。
Switch1的F0/1接口收到该报文后，判断报文的Tag中的VID=10是接口允许通过的VLAN，接收该报文。
经过与同设备VLAN内互访内的第三到六步一样的过程后，Switch1将向其出接口F0/1转发PC2的ARP响应报文，转发前，因为接口F0/1为Trunk接口且PVID=1（缺省值），与报文的VID不相等，直接透传报文到Switch0的F0/2接口。
Switch0的F0/2接口收到PC2的ARP响应报文后，判断报文的Tag中的VID=10是接口允许通过的VLAN，接收该报文。后续处理同同设备VLAN内互访的第七步到第九步一样。

1.4 VLAN间互访

这一段华为和思科的设备说法不一，但是大体的理论基础都是为VLAN设置一个虚拟的接口，然后把网关设置到这个虚拟的接口上，开始路由/三层转发。思科的设备叫这个虚拟接口为SVI（Switched Virtual Interface），华为的可以设置两种接口，一个是VLANIF接口，和思科的SVI接口有点类似；另一个是Dot1q终结子接口，它能把多个VLAN都接到这一个虚拟接口上，不消耗IP地址，但是网络繁忙时有可能会成为通信瓶颈。

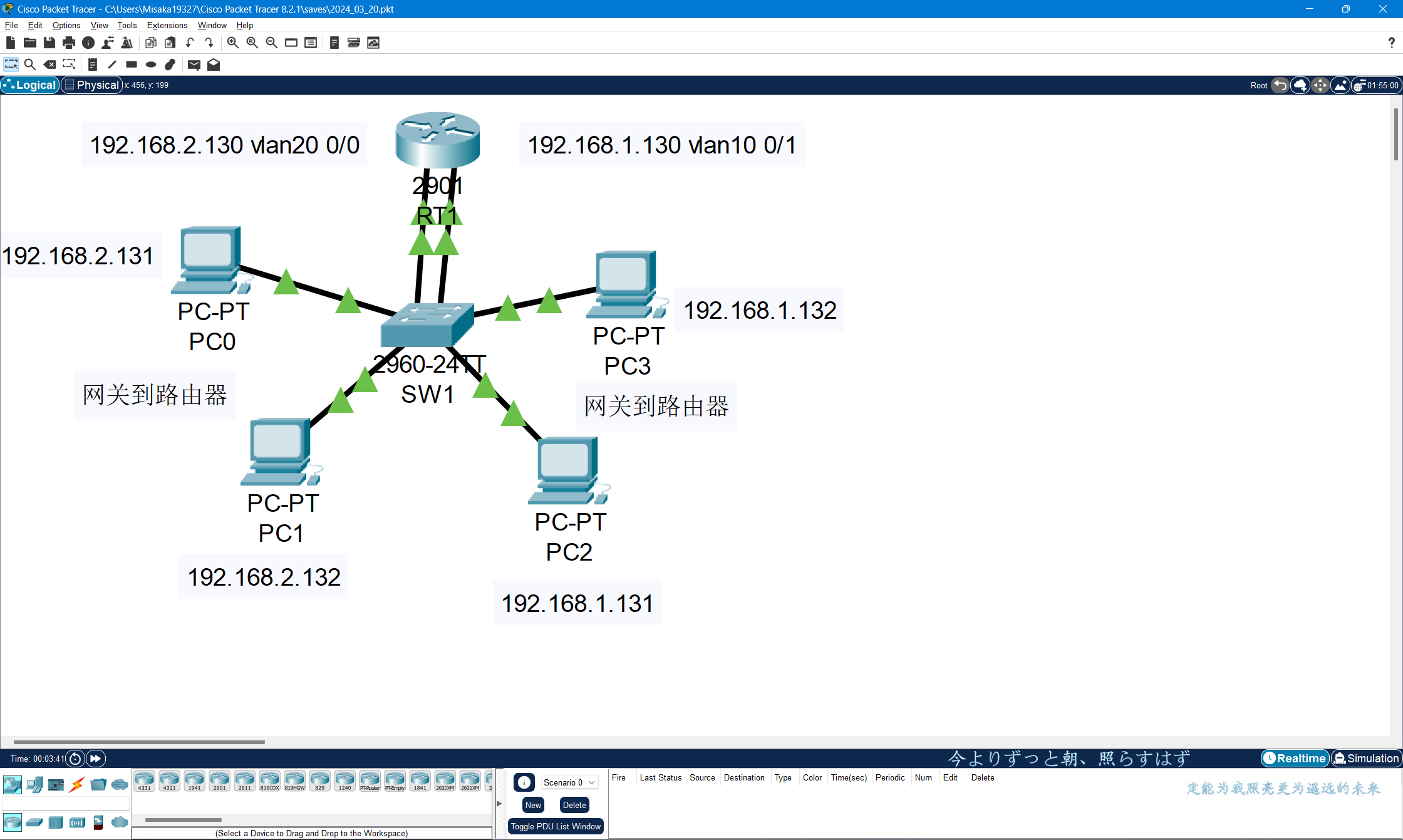

以思科的设备为例，一种方法是传统路由来实现，结构是这样子：

一种方法是单臂路由，拓扑和上面那个方法差不多，就是路由器和交换机之间只有一根线，能同时传多个VLAN的数据。

另一种方法是基于三层交换机来做，结构是这样：

单臂的理论基础，简单来说就是用户终端网关到路由，由路由表匹配到另一个VLAN对应的路由接口，从该接口再出发去目的地。它的理论足够简单，但是问题在于VLAN间通信一次，单臂的这个“臂”上通信就要传两次数据，还带一次路由的时间，在网络繁忙的时候极其容易成为通信速度的瓶颈。

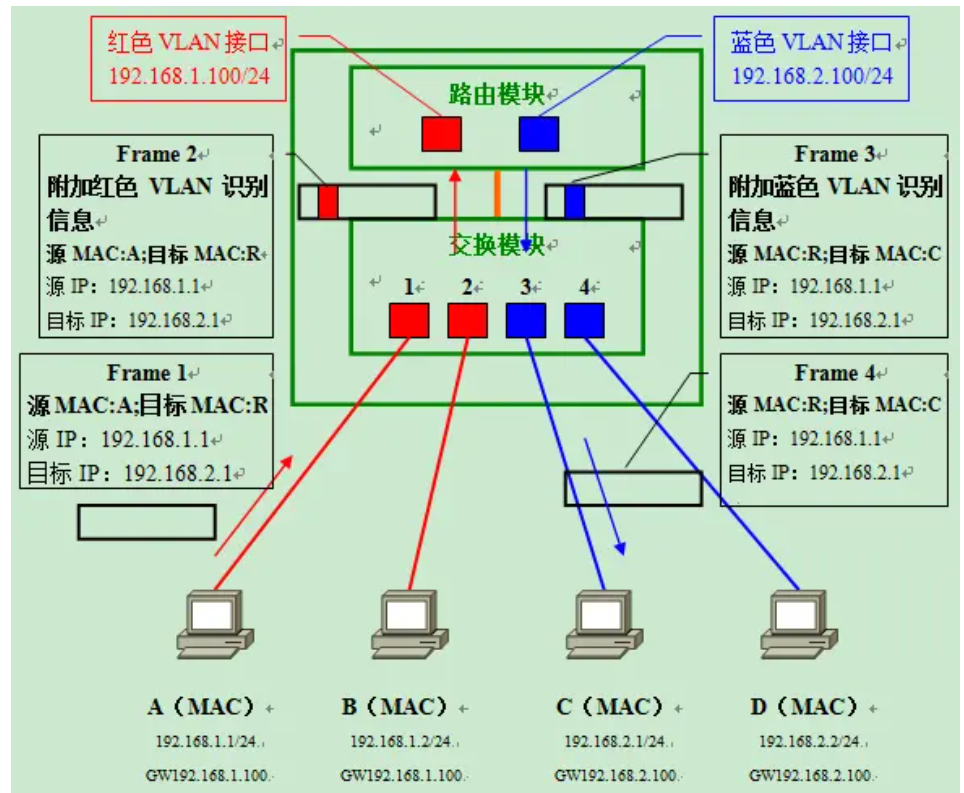

三层路由的理论基础就是，在三层路由器上配置SVI，然后用户终端网关到这个SVI上。需要VLAN间互访时，数据帧到了实际和这个用户终端相连的物理接口上，会被转给路由模块的虚拟接口上，再路由到另一个VLAN对应的虚拟接口上再转发出去。大体是这样的：

2 三层交换机进行跨VLAN通信配置示例

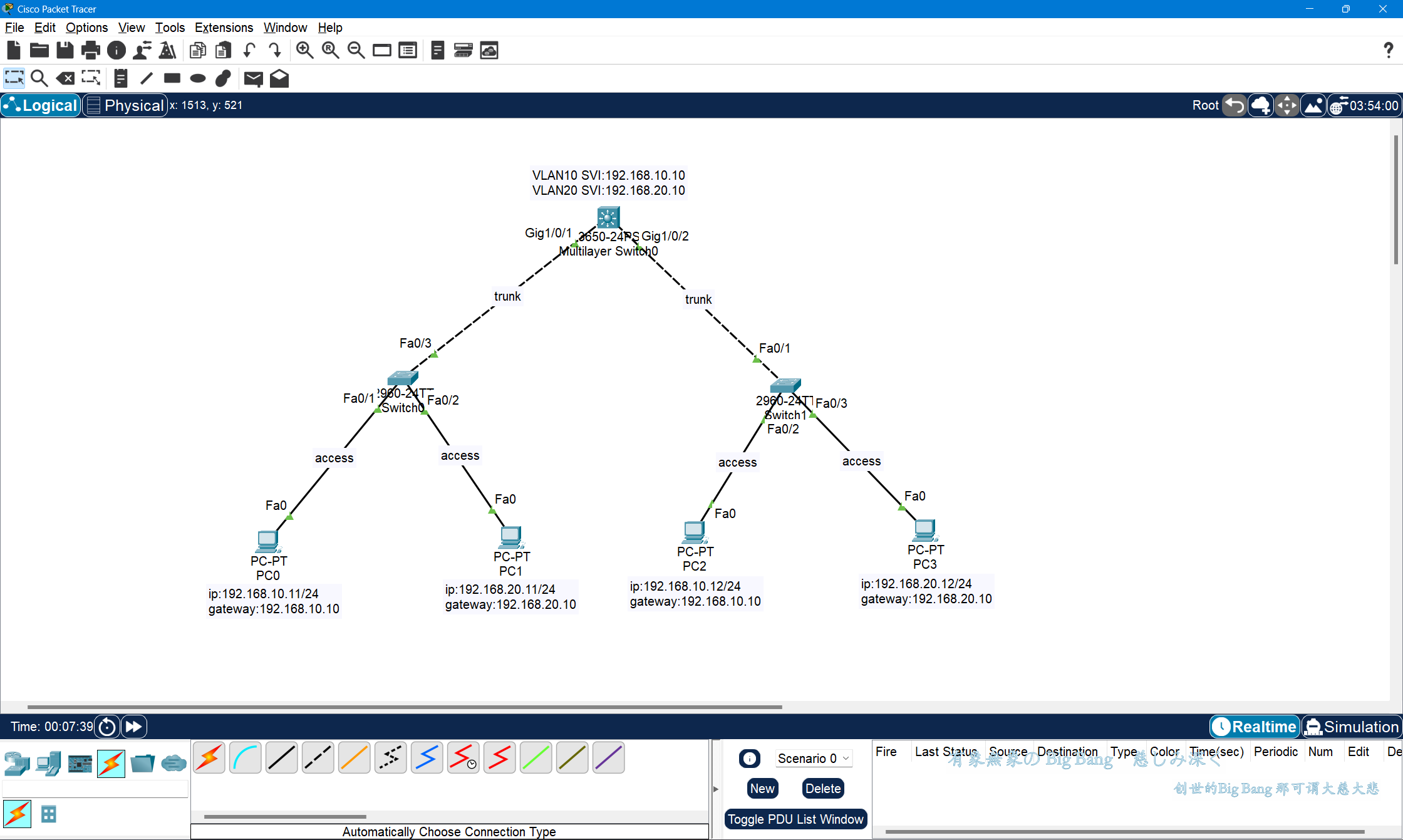

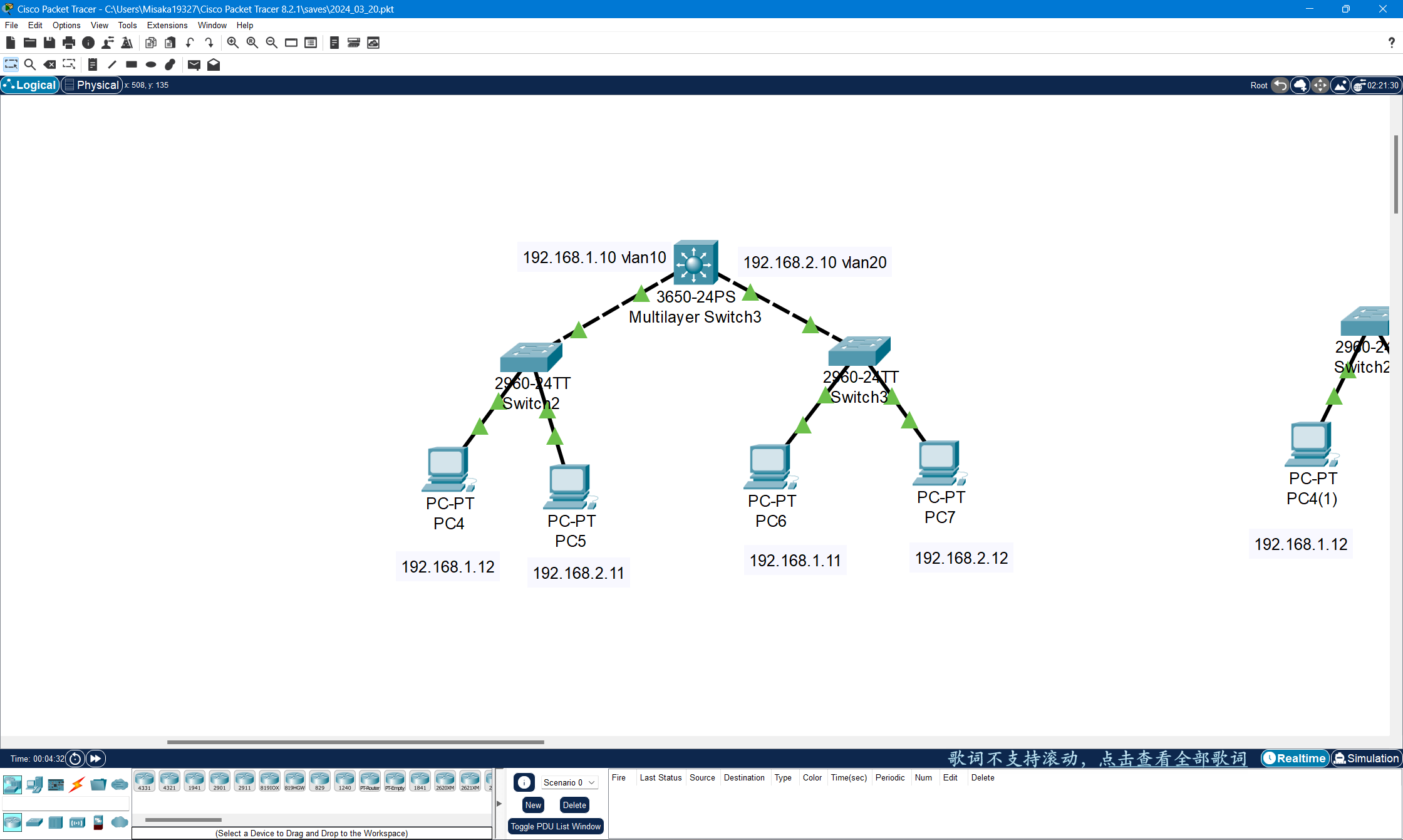

拓扑图：

提示

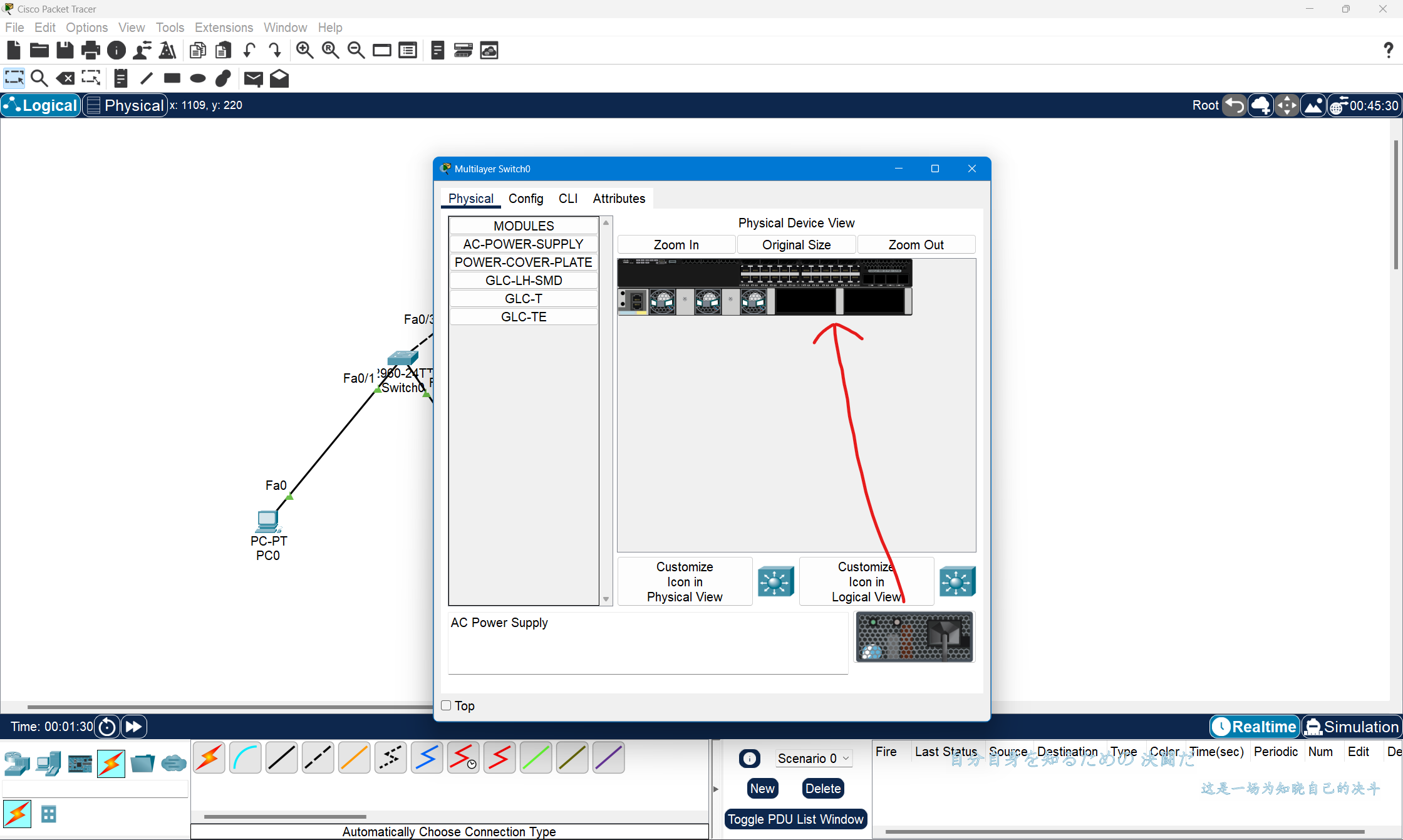

3560三层交换机拖上去就直接开机了。3650不行，必须把电源模块拖上去才行：

四个PC机配置IP略。

交换机配置示例如下：


enable
config t
vlan 10 // 创建vlan
exit
vlan 20
exit
interface fa0/1 // 配置fa0/1接口
switchport access vlan 10 // 接口是access模式 允许vlan10通过
exit
interface fa0/2
switchport access vlan 20
exit
interface fa0/3
switchport mode trunk // 配置接口为trunk模式
switchport trunk allowed vlan all // trunk模式下 允许所有vlan通过

三层交换机配置示例如下：


enable
config t
vlan 10
exit
vlan 20
exit
interface g1/0/1
switchport mode trunk // 配置接口为trunk模式
switchport trunk allowed vlan all // trunk模式下 允许所有vlan通过
exit
interface vlan 10 // 创建SVI
ip address 192.168.10.10 255.255.255.0 // 配置SVI的ip地址
exit
interface vlan 20 // 创建SVI
ip address 192.168.20.10 255.255.255.0 // 配置SVI的ip地址
exit
ip routing // 开启三层交换机的路由功能

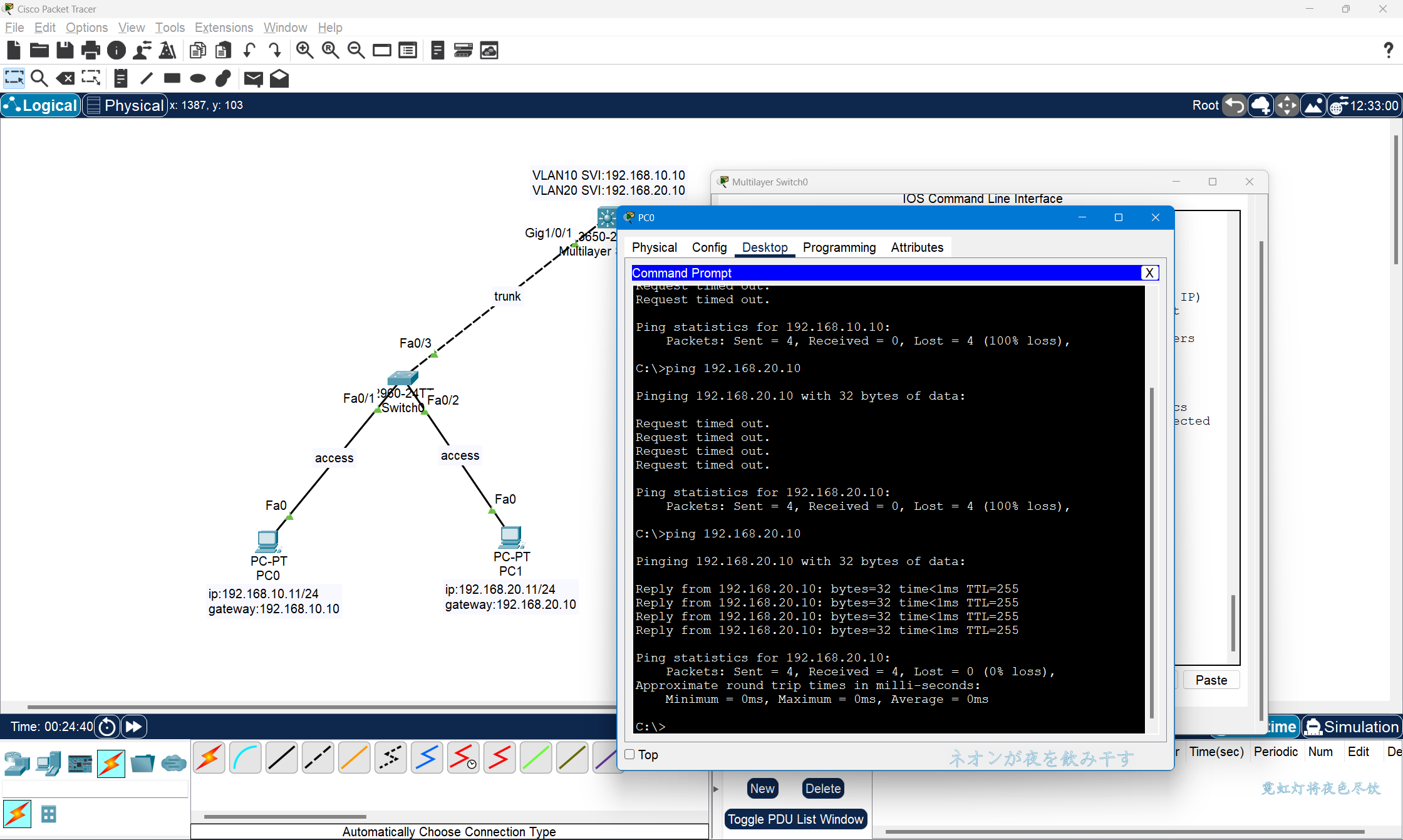

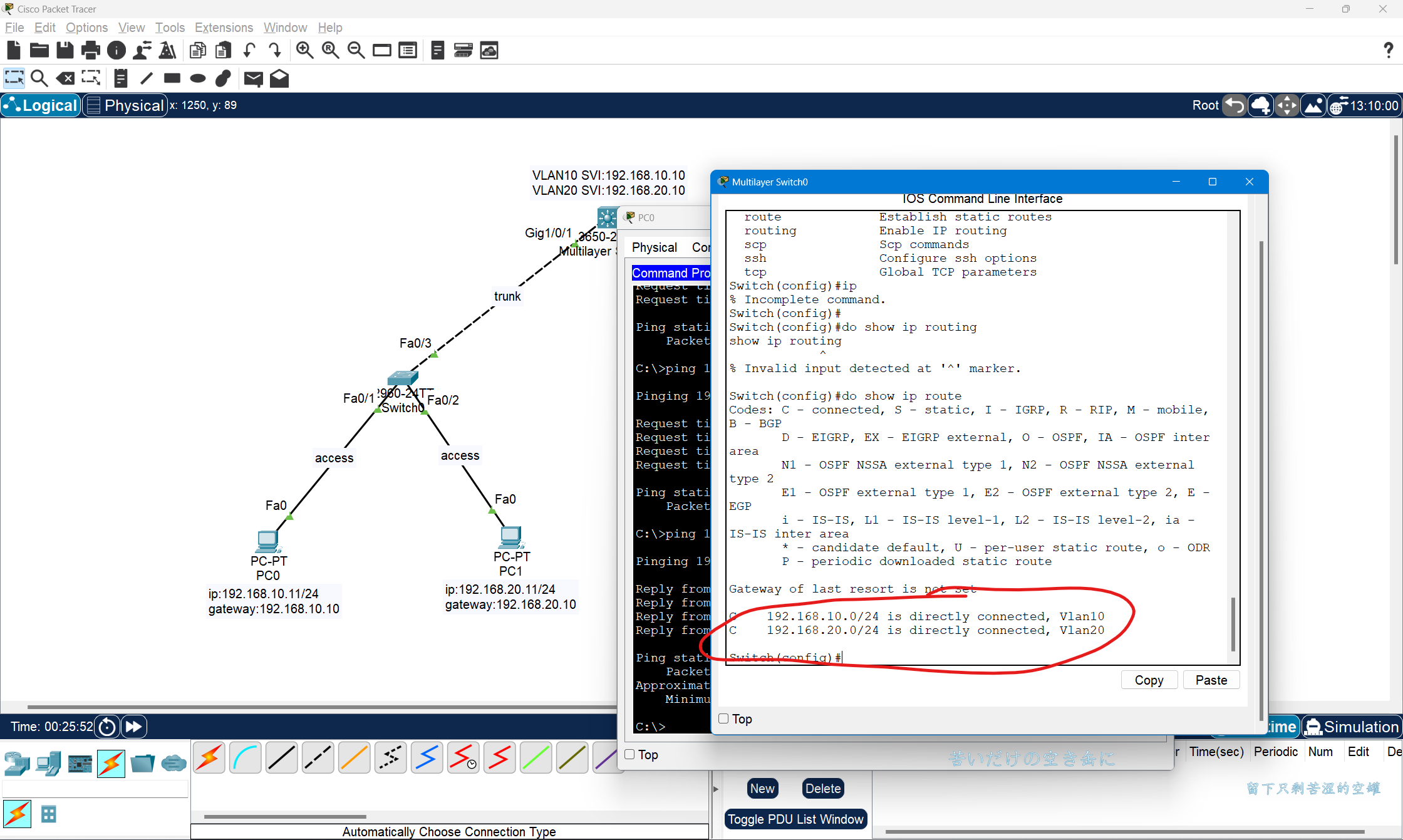

配置完成后vlan之间可以互相通信，三层交换机处可以看到路由信息（do show ip route）。
