常见网络设备/概念 && 虚拟机网络三种连接方式说明 && UDP广播多播

本文内容：

常见网络设备/概念：路由器、交换机、集线器、网关、网桥
虚拟机网络的3（+1）种连接方式：桥接、NAT、仅主机、镜像
UDP广播、多播说明

1 常见网络设备

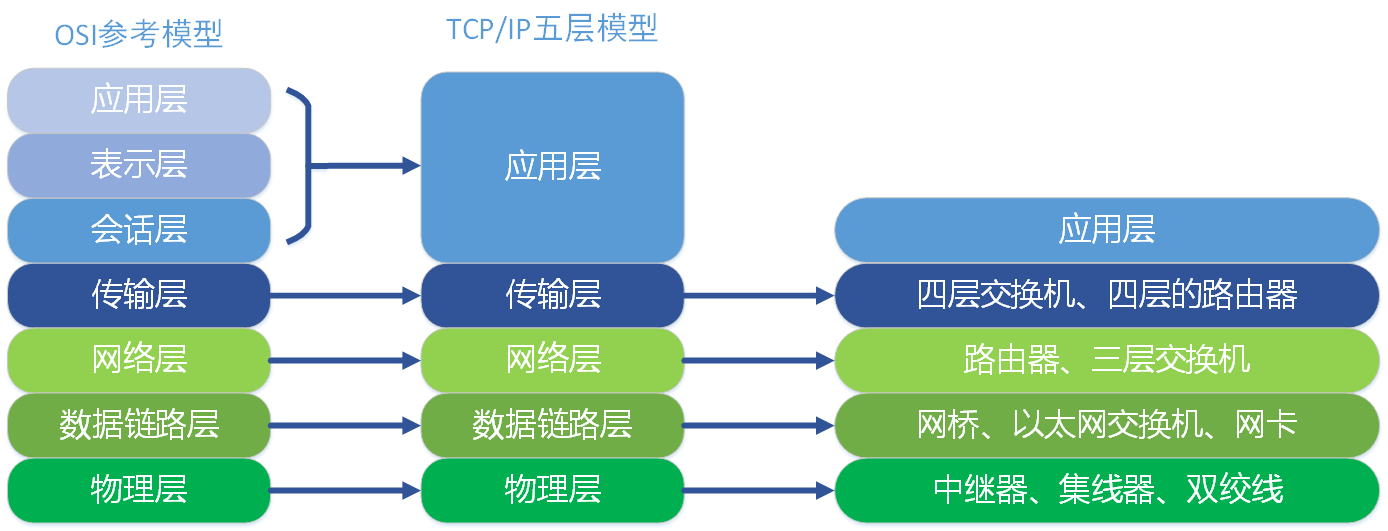

先贴个图在这

1.1 集线器（Hub）

集线器工作在七层模型中的物理层，它的作用是对接收到的信号进行同步整形放大，再将其转发到所有端口，以扩大网络的传输距离。一些集线器会将接收到的弱信号重新生成，一些集线器会整理信号的时序以提供所有端口的同步通信。

中继：将接收到的衰减到不完整的信号进行整理，重新生成完整的信号再进行传输。

中继器（Repeater）：专门用于中继的设备。

举例来说，假设集线器有8个端口，并且这8个端口连接了8个计算机。如果计算机a向计算机c发送数据，那么数据会先到达集线器，集线器会将数据广播到所有端口，所有的计算机都会接收数据并且判断是否是发给自己的数据，如果是则接收，如果不是则丢弃。

因为集线器的这种特性，它通常位于网络的中心，因此也被称为hub。

1.2 交换机（Switch）

交换机是集线器的升级版本，它工作在链路层。它可以对接收到的数据进行解析并且重新生成，经过内部处理后转发到目的端口，具备自动寻址能力和交换能力。

在这里所说的交换机，并不是广义上的交换机，而是特指工作在链路层的交换机（或者说桥接设备）。广义上说，所有具备交换功能（即信号从设备入口到设备出口的转发）的设备都能被称为交换机。

桥接：按我个人理解，只要具备了对接收到的数据进行解析，根据解析到的MAC地址将其转发到指定的端口上的能力的，都算是桥接。至于连通两个网络之类的，是桥接能力的一种应用。比如说两个路由器分别连接了若干个计算机，再用一个交换机连接两个路由器，那么这个交换机就能连通由这两个路由器构建的网络。

交换机的工作过程如下：假设交换机连接了8个计算机，并且计算机a想要给计算机c发送信息。交换机内部维护了一个地址对照表，当计算机a第一次向计算机c发送信息时，交换机还不知道计算机c具体连接到哪个端口上，因此会将这条信息进行广播。计算机c的网卡收到消息会进行回应，交换机接收到回应后，修改地址对照表，将计算机c的网卡MAC地址和端口存储起来。下一次计算机a再向计算机c发送信息时，交换机就能够通过地址对照表，准确的将这条信息转发给连接着计算机c的端口。

交换机的转发速度非常快，但是也有缺点：交换机之间不能存在回路，并且因此交换机之间只能由一条网线连接，使得信息集中在一条链路上，不能均衡负载。

1.3 路由器（Router）

路由：任何网络中选取路径的程序。

路由器是网络中进行网间连接的关键设备，它工作在网络层。它为每一个流经它的数据报找到最佳传输路径，并且有效的将其送到目的地。它一方面可以跨越不同的网络类型，另一方面可以将整个互连网络抽象为分割的逻辑上独立的网络单位。它可以：

IP 数据报的转发，包括数据报的寻径和传送
子网隔离，抑制广播风暴
维护路由表，并与其它路由器交换路由信息，这是 IP 报文转发的基础
IP 数据报的差错处理及简单的拥塞控制
实现对 IP 数据报的过滤和记帐

1.4 网桥（Bridge）

网桥是不同网络之间沟通的设备，它工作在链路层。它比交换机接口要少，功能和交换机差不多，但是它能够沟通不同的网络类型。如今的交换机大多也具备这个功能，甚至兼容了好几个网络协议的操作系统自己也可以是网桥。

1.5 网关（Gateway）

顾名思义，网关是一个网络对外连接的出口，它是网络层的概念。假设一个地址为192.168.1.2/24的计算机想要ping192.168.2.2/24的计算机，那么它必须经过网关。因为要ping的目标明显不在自己这个网段里，只能去其他的子网中寻找，所以只能发给网关，由网关再转发给要ping的目标。一般情况下网关就是路由器的ip。

1.6 冲突域

冲突域是物理层的概念，它所指的是物理上在一根网线上的所有设备，或者说同一物理网段上的所有节点的集合，或者说以太网上竞争同一带宽的节点集合，这三个概念都对。冲突域代表了冲突在其中发生并且传播的区域，这个区域被认为是共享的。

举例来说，假设一个Hub上连接了若干计算机，那么如果一个计算机向另一个计算机发送了消息，那么在发送消息这个极短的时间内，别的计算机就不能再发送消息，如果发送就会产生冲突（一根线不能同时传输多个消息），这个冲突会发生的区域即为冲突域。冲突域的本质是单一带宽资源的占用。冲突域的本质也决定了Hub和Repeater不能划分冲突域，而Switch，Router和Bridge都可以划分冲突域。

1.7 广播域

广播域是网络层的概念，它所指的是所有能够接收相同广播消息的设备集合。Hub，Repater，Switch，Bridge都不能划分广播域，Router可以。VLAN（Vritual Local Area Network）也可以划分广播域，倒不如说VLAN的目的就是为了划分广播域。

2 虚拟机网络的3（+1）种连接方式

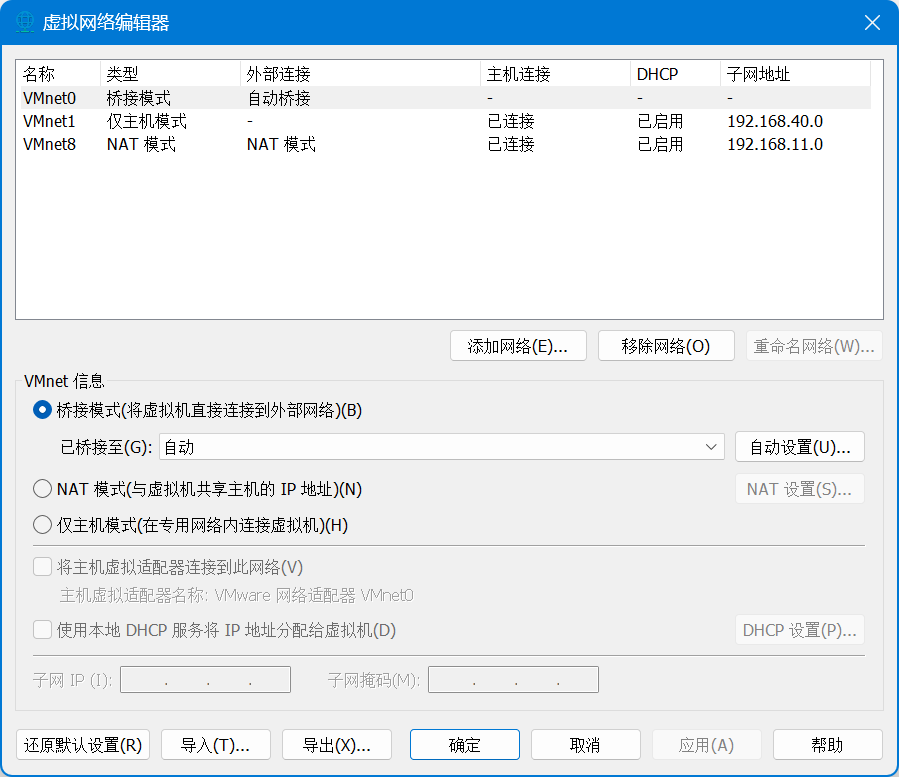

图中的三个网络设备是VMware设定的三个虚拟交换机，另外还有插在宿主机上的两张虚拟网卡。

2.1 桥接连接

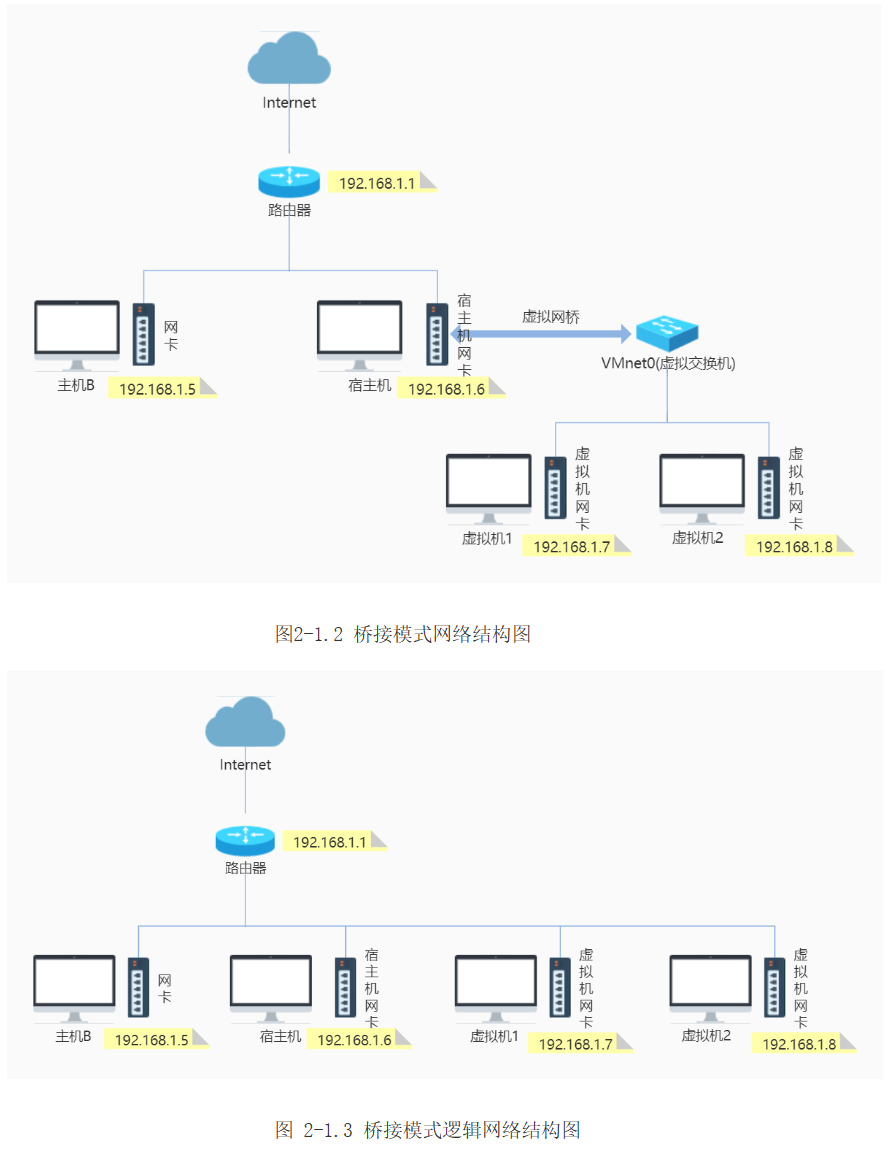

在这种模式下，宿主机的网卡会与一个虚拟网桥连接，虚拟网桥的另一端是一个虚拟交换机，交换机连接所有虚拟机的网卡。因为交换机和网桥不能分割广播域，所以宿主机和几个虚拟机之间都能进行广播，而且互相都能收得到。

因为宿主机网卡和虚拟机网卡相当于是连在同一个交换机上，所以虚拟机网卡要求必须和宿主机网卡在同一网段中，子网掩码、DNS和网关一致才可以。因为在同一网段下，所以虚拟网桥会转发宿主机网卡收到的广播、多播消息，以及目标为虚拟机网段（192.168.1.1到192.168.1.30，其网段为192.168.1.0/27，广播地址为192.168.1.31）的单播，因此虚拟机网卡也能接收到宿主机连接的路由器的DHCP信息和路由更新。

另外，如果宿主机所在的网段ip数量较少，就不太适合桥接模式。

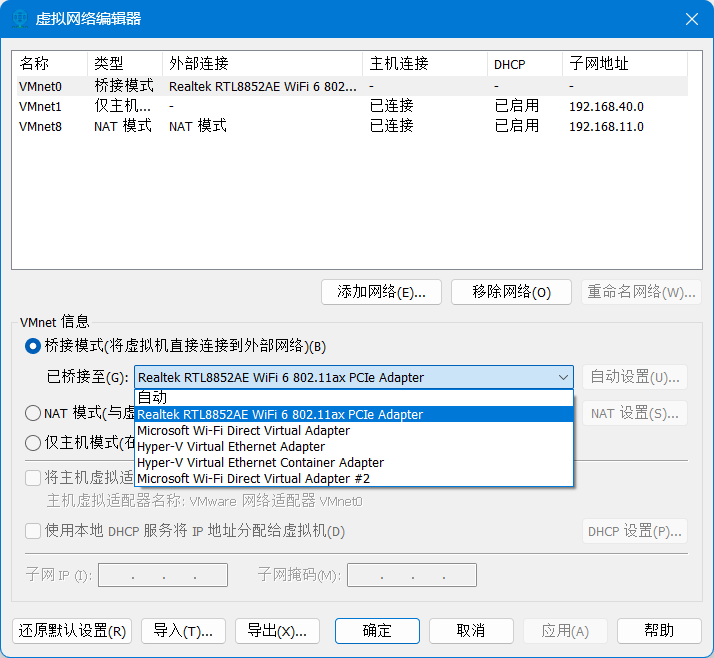

如果要使用桥接模式，最好强制指定桥接模式使用的网卡，否则它可能会使用其他的不联网的网卡。

2.2 NAT（Network Address Translation）模式

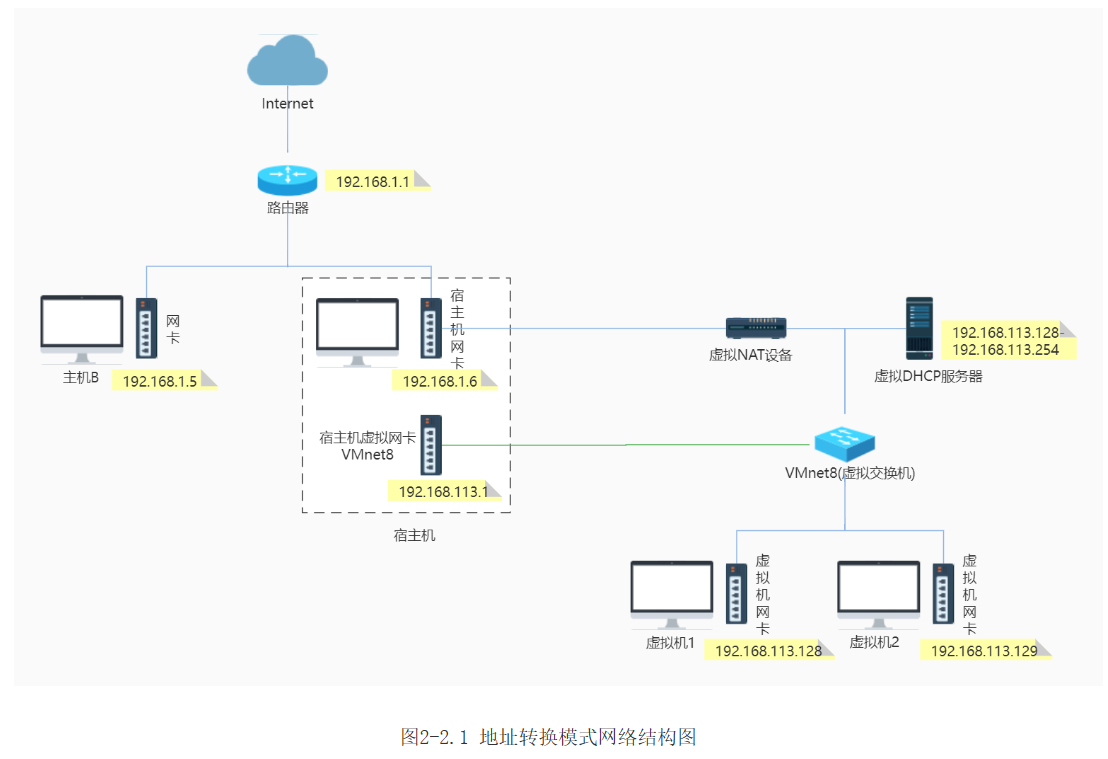

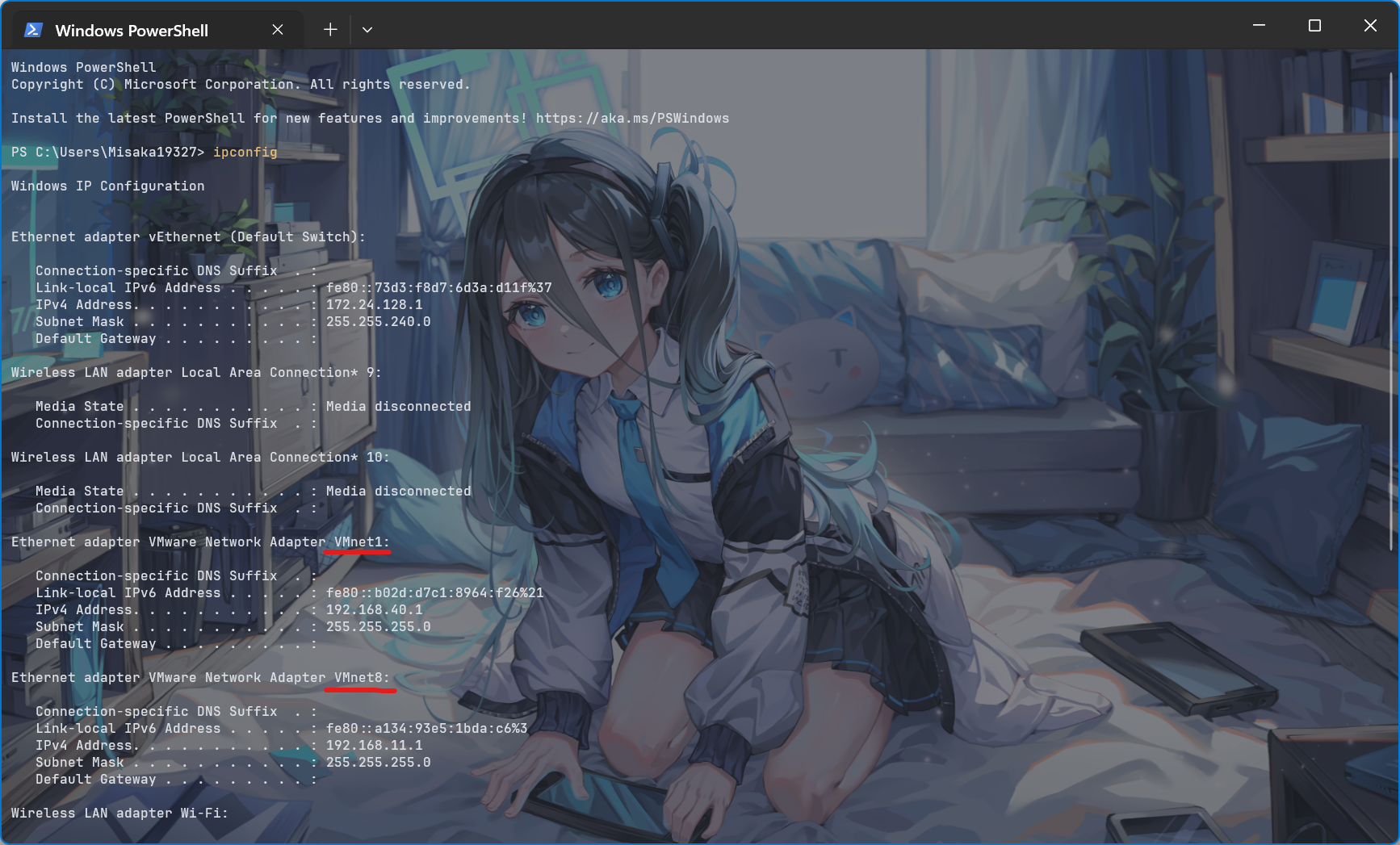

NAT模式下，除了VMnet8虚拟交换机连接所有虚拟机网卡不变，宿主机网卡连接在一个虚拟的NAT路由器设备上，这个虚拟的NAT路由器设备和一个虚拟的DHCP服务器一起连接在VMnet8上，同时VMnet8上还会有一个接口，接的是宿主机的虚拟网卡Ethernet adapter VMware Network Adapter VMnet8。

NAT（Network Address Translation）：网络地址转换，是1994年提出的一种在ip资源不够的情况下的解决方法，它需要一个安装了NAT软件的路由器。当NAT路由器下的设备想要向外界发送请求时，NAT路由器会收到这个请求，并且将其起始ip地址和端口映射为NAT路由器自己的ip和可用的端口。等到外界回复这个请求时，NAT路由器再将其目的ip地址和端口映射为原本的设备的ip地址和端口。

NAT确实能够很好的避免占用ip资源的问题，并且同时提升了安全性（不向外部暴露内部设备地址），但是也不是没有缺点，比如说可能不能兼容一些软件的自定义协议等。

DHCP：动态主机配置协议（Dynamic Host Configuration Protocol），它可以为同一子网下的设备自动分配ip和配置子网掩码，网关和DNS。

这种情况下，虚拟机能够通过NAT路由器设备上网，只要宿主机能够上网，虚拟机也就能上网；通过宿主机的虚拟网卡和宿主机通信（只能通信），对外隐藏了虚拟机的ip信息。宿主机接收到的广播，多播消息将不会被转发到虚拟机上（NAT路由器设备分割广播域）。如果宿主机的虚拟网卡被禁用，不会影响虚拟机上网，虚拟机也能发消息到宿主机上，只是宿主机和其他外部设备不能主动通过NAT路由器访问虚拟机。

1.3 仅主机模式（Host Only）

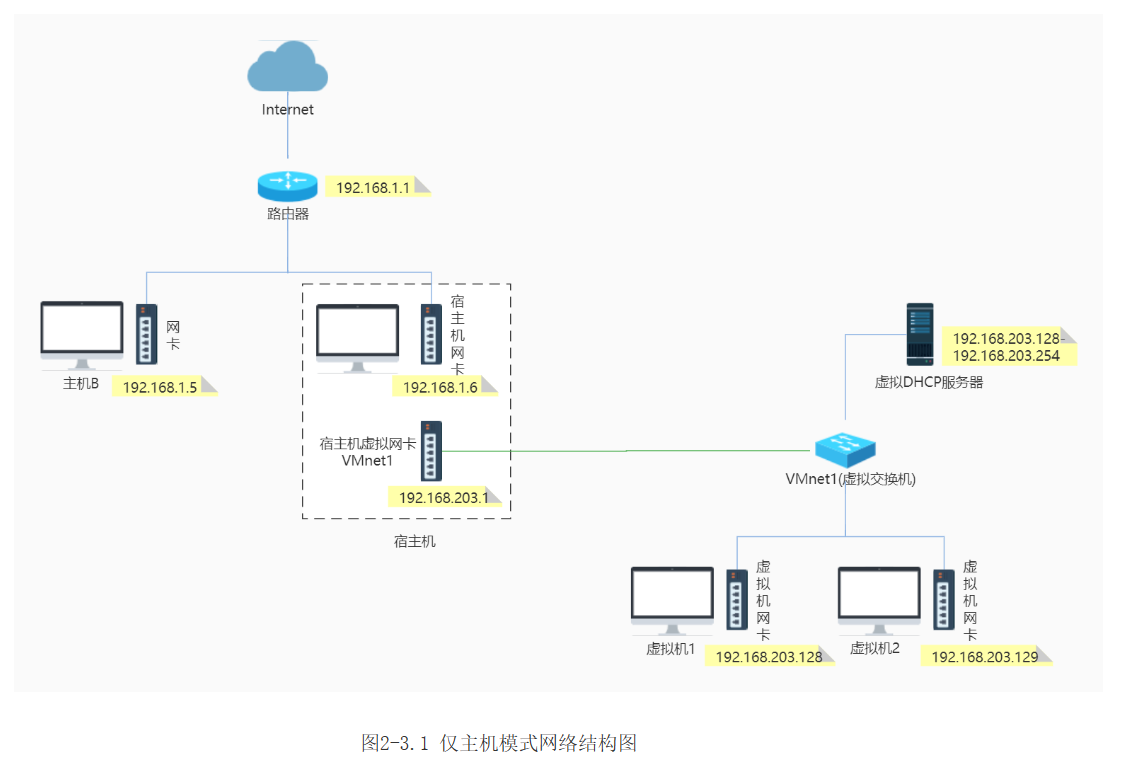

仅主机模式下，除了VMnet1虚拟交换机连接所有虚拟机网卡和虚拟DHCP服务器不变，去掉了NAT设备，由宿主机的虚拟网卡Ethernet adapter VMware Network Adapter VMnet1与VMnet1直连。这种情况下，虚拟机和外部网络隔离开，成为了一个独立的网络，这只是保证宿主机和虚拟机之间的互相通信，默认是不联网的，想要联网的话，需要另外设置宿主机的网卡，使其共享网络给宿主机的虚拟网卡（光共享也不行，还得另外设置DHCP）。

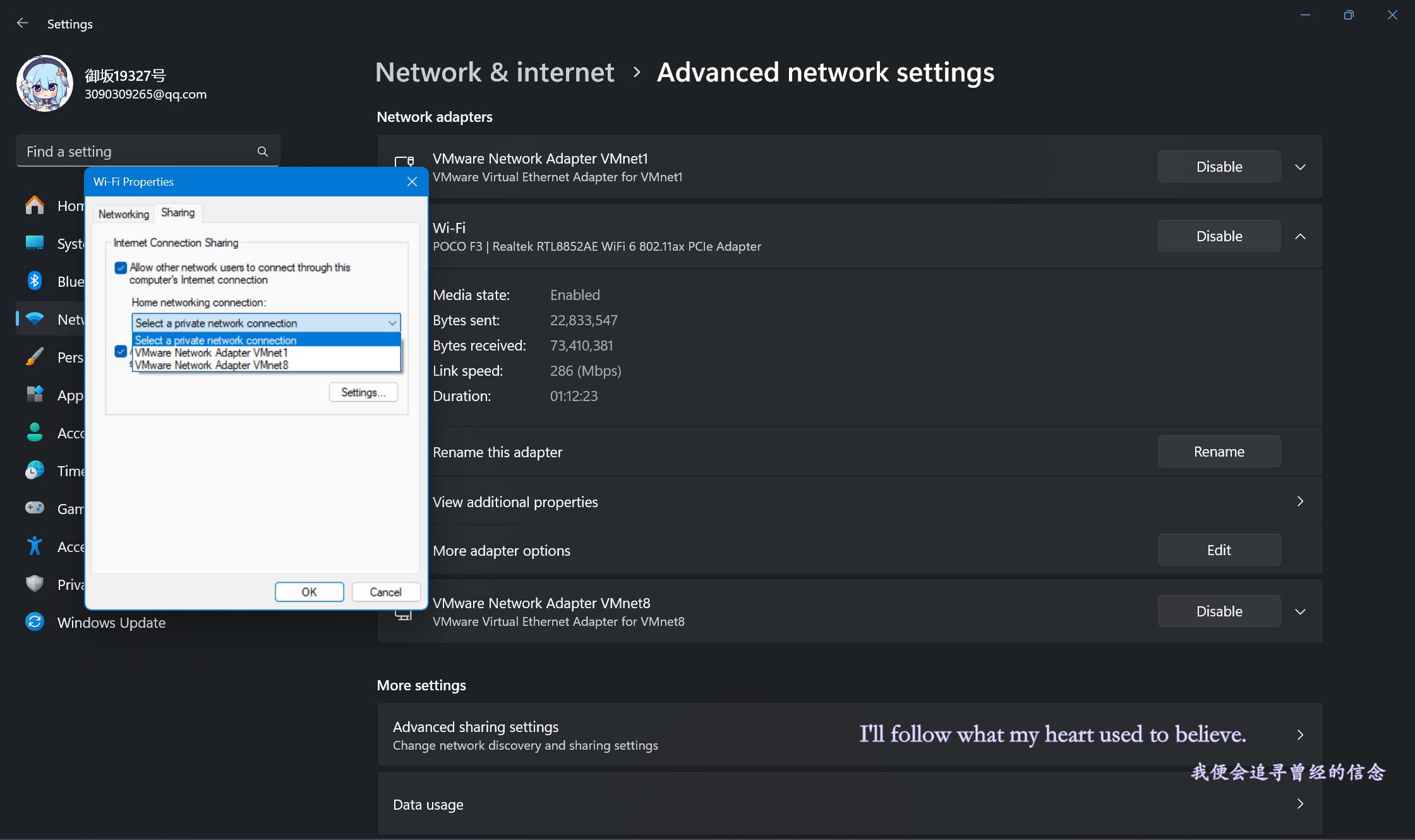

共享网络设置位置：

1.4 配置方法

配置kali虚拟机网卡信息都是通过修改/etc/network/interfaces文件来完成的，寻求帮助可以man interfaces，当然其实也可以选择图形化界面配置：

配置完成后可以尝试ping宿主机和ping www.baidu.com试试，有结果就配置完成了。

3 UDP广播多播分析

正常情况下应该是这样的（已关闭防火墙，并且确保三个主机能够互相ping通）：

NAT模式下

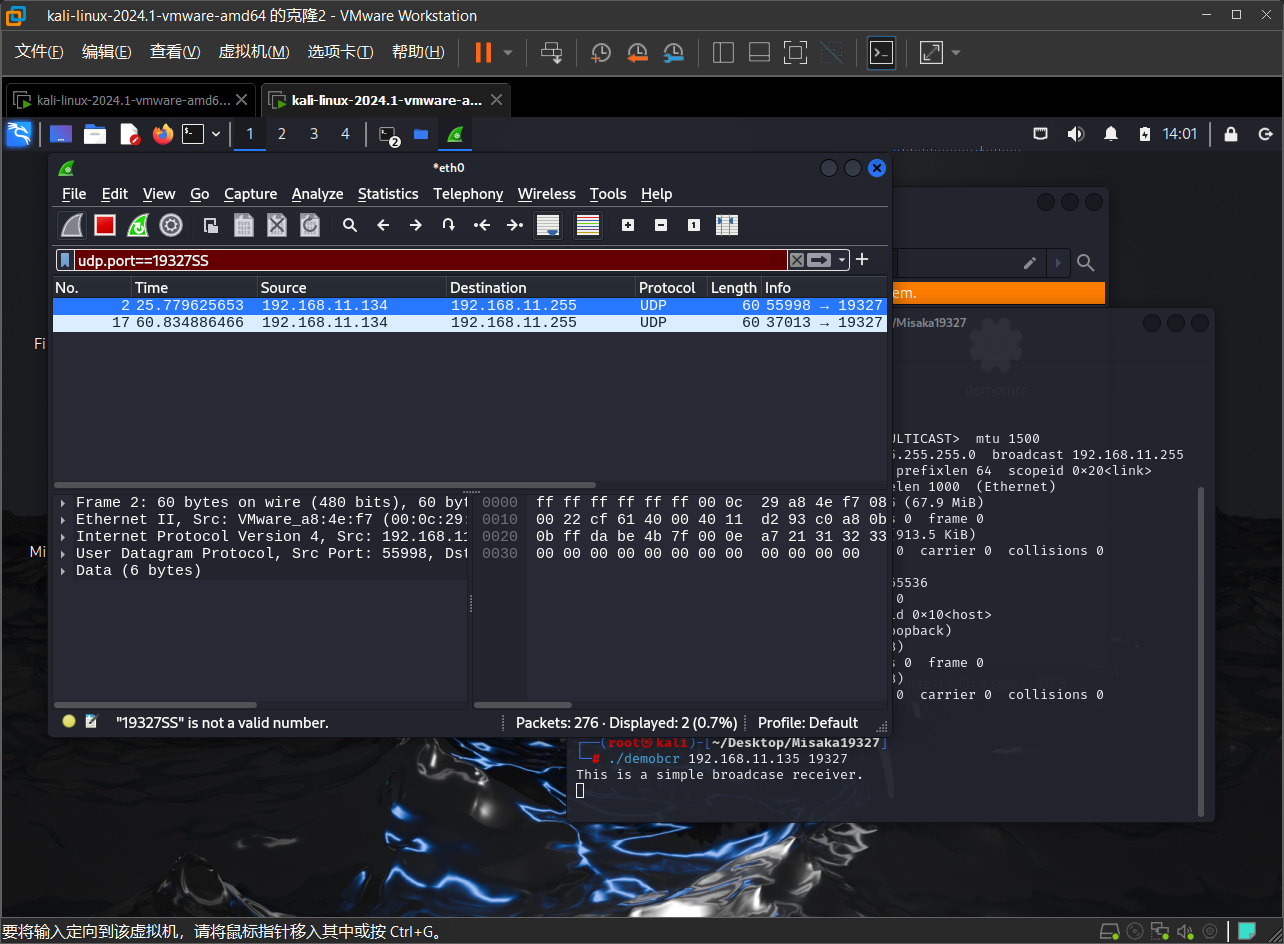

Linux192.168.11.255发送广播，Windows端绑定Ethernet adapter VMware Network Adapter VMnet8来进行接收。
Linux192.168.11.225发送广播，Linux端绑定eth0网卡来进行接收。
Linux192.168.11.225发送广播，Linux端绑定0.0.0.0来进行接收。

组播也是一个情况，原本应该接收到的eth0网卡，并没有显示出数据，虽然抓包工具已经抓到了eth0网卡上的包。

桥接模式下

Linux192.168.234.255发送广播，Windows端绑定自身实体网卡/0.0.0.0来进行接收。
Linux192.168.11.225发送广播，Linux端绑定eth0网卡来进行接收。
Linux192.168.11.225发送广播，Linux端绑定0.0.0.0来进行接收。

组播也是一个情况，原本eth0就收不到了，现在Windows端也收不到（但是单播收得到），确实有点没理解。绑定0.0.0.0表示接收所有网卡的某个特定端口的所有信息，但是Linux系统里除了loopback网卡就是eth0网卡，总不能是通过环回网卡发过来的吧。桥接模式的Windows端更是和所有虚拟机就处于一个子网下，更没能理解为什么收不到。
